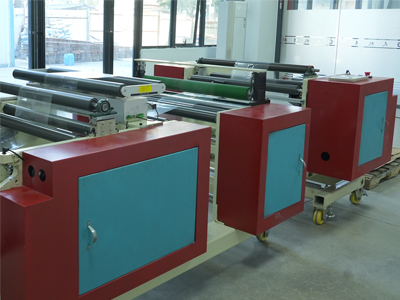

以下是模切机用扭力控制器的一般装配步骤：

一、安装前准备

工具准备
准备好常用的装配工具，如螺丝刀、扳手、内六角扳手等，这些工具用于拆卸和安装螺丝以及进行一些精细的调整。
准备好万用表，用于在装配过程中检查电气连接是否正确，例如测量电压、电阻等参数。
部件检查
检查扭力控制器本身是否有损坏，查看外壳是否有裂纹，接口是否完整。仔细检查控制器的铭牌，确认其型号、规格、额定扭矩等参数符合模切机的要求。
检查与扭力控制器配套的连接件，如联轴器、传动带等。确保联轴器的尺寸与电机轴和负载轴相匹配，传动带的张力调节装置能够正常工作。

二、机械部分装配

电机轴连接
将扭力控制器的输入轴与电机轴进行连接。如果采用联轴器连接，首先要清洁电机轴和扭力控制器输入轴的表面，去除油污、铁锈等杂质。然后将联轴器套在电机轴上，通过键连接（如果有键槽）确保联轴器与电机轴的周向固定。再将扭力控制器的输入轴插入联轴器的另一侧，用螺丝或抱紧装置将其固定紧，保证连接的同轴度，一般同轴度要求在允许的公差范围内，例如小于 0.1mm，以避免在运行过程中产生振动和额外的轴向力。
负载轴连接
对于输出轴与模切机负载轴的连接，同样要注意同轴度。如果是通过传动带传动，要安装好带轮，调整好传动带的张力。张力的大小要适中，过松会导致传动带打滑，影响动力传递效率；过紧则会增加轴的负荷和轴承的磨损。通?？梢允褂谜帕评床饬亢偷髡恼帕?，使其达到设备制造商规定的范围。
安装固定支架
将扭力控制器通过其自带的安装孔安装在模切机的机架上。使用合适的螺丝和垫片，确?？刂破靼沧袄喂?。安装位置要考虑到操作和维护的方便性，同时要避免周围环境因素（如高温、潮湿、灰尘等）对其性能的影响。安装支架的设计要能够承受扭力控制器在运行过程中的振动和反作用力，一般采用金属材质的支架，并且要经过强度计算和测试。

三、电气部分装配

接线

仔细阅读扭力控制器的电气接线图。首先将电源线连接到控制器的电源输入端，注意电源的电压、频率等参数要与控制器的额定值相符。一般来说，要严格按照接线端子的标识进行接线，例如，L1、L2、L3 表示

三相电源输入。

连接控制信号线，这些信号线用于与模切机的控制系统通信。比如，连接扭矩设定信号输入线，通过外部的电位器或者 PLC（可编程逻辑控制器）输出信号来设定所需的扭矩值；连接扭矩反馈信号线，将实际扭矩值反馈给控制系统，以便进行监控和调整。接线时要确保信号线的屏蔽良好，避免电磁干扰，可以采用屏蔽电缆，并将屏蔽层接地。
接地
为了确保安全和正常运行，扭力控制器必须良好接地。找到控制器上的接地端子，使用专用的接地电缆将其连接到模切机的接地系统上。接地电阻要符合安全标准，一般要求小于 10Ω，这样可以在发生电气故障时，将电流引入大地，避免人员触电和设备损坏。

四、调试与检查

机械部分调试
手动盘动电机轴和负载轴，检查连接部分是否有卡滞现象。如果感觉有阻力过大或者转动不顺畅的情况，需要检查联轴器的安装是否正确、轴与轴承的配合是否良好等。
检查传动带的张力是否合适，通过按压传动带，观察其变形程度来初步判断。一般按下传动带时，其下沉量在规定范围内（例如 10 - 15mm）较为合适。

电气部分调试

接通电源后，使用万用表检查电源电压是否正常，检查控制信号是否能够正确输入和输出。例如，改变扭矩设定信号，查看控制器是否能够按照设定的要求输出相应的扭矩。
观察控制器的指示灯和显示屏（如果有），确认其工作状态正常，如电源指示灯亮，故障报警灯未亮等。同时，通过控制系统查看扭矩反馈信号是否准确，与实际设定的扭矩值是否相符，如有偏差，需要进行校准。
